AWS EKS Immersion Day 1 워크샵

사전학습

도커

• 이미지: 서비스 운영에 필요한 서버 프로그램, 소스코드 및 라이브러리 등을 묶은 형태
• 컨테이너: 이미지를 실행한 상태

쿠버네티스

컨테이너 환경을 구성해 배포하다 보면, 배포할 컨테이너의 수가 많아지면서 컨테이너 오케스트레이션 툴의 필요성이 증가한다. 컨테이너 오케스트레이션 툴은 컨테이너의 네트워킹 및 관리를 자동화하여 효율성을 높여준다. 다양한 컨테이너 오케스트레이션 툴 중에서 대표적으로 사용되는 몇 가지는 Docker Swarm, Docker Compose, Apache Mesos 등이 있다. 그 중에서도 쿠버네티스(Kubernetes)가 많이 사용되는 이유는 다양한 플러그인을 쉽게 적용할 수 있기 때문이다.

쿠버네티스 컴포넌트

쿠버네티스를 배포하면 클러스터를 얻는다. 그리고 클러스터는 노드들의 집합이다. 노드들은 크게 두 가지 유형으로 나눠진다.

• Control Plane
  • 구성
    • api 서버
    • 컨트롤러
    • 스케줄러(pod 배치)
    • etcd(key-value 저장소, 쿠버네티스 클러스터 상태 저장)
  • 스케줄링을 수행하고, 클러스터 이벤트를 감지하고 반응하는 역할을 한다.
    • 하지만 설정이 많고 구성하기 어렵기 때문에 AWS에서 EKS라는 서비스로 쉽게 제공한다.
    • (vs AWS ECS: AWS에서 만든 완전 관리형 컨테이너 오케스트레이션 서비스)
• Data Plane
  • 구성
    • pod
    • kube-proxy(ip router table, 네트워크 담당)
    • kubelet(노드의 상태를 control plane에 주기적으로 보내는 역할)
  • AWS EC2
  • AWS Fargate: EC2와 달리 컨테이너와 1:1 매칭되는 완전 관리형 서비스

쿠버네티스 Object

• Pod: 컨테이너 묶음
• Replica Set: Pod 묶음
• Deployment: pod와 replica set에 대한 선언적 업데이트 제공
  • 보통 Pod, Replica Set 보다 deployment를 통해 관리
• Service: pod들을 위한 고정 endpoint 제공
  • Cluster IP: 쿠버네티스 내부 IP
  • Node Port: 외부 port 개방
  • Load Balancer: 클라우드 제공 로드밸런서로 노출
• Ingress: 클러스터 외부에서 클러스터 내부 서비스로 HTTP(S) 경로 노출

Hands on

Cloud9(AWS IDE 서비스)을 통해 미리 구축된 환경에서 실습했다.

ECR 및 EKS 생성

• 도커 이미지 만들기
• ECR에 이미지 올리기
  • ECR Repository 생성

    aws ecr create-repository \
    --repository-name demo-flask-backend \
    --image-scanning-configuration scanOnPush=true \
    --region ${AWS_REGION}

    # scanOnPush=true: 취약점 점검 옵션


  • 이미지 빌드 후 Repository에 저장

    # build
    docker build -t demo-flask-backend .
    # tag
    # lastest보다 빌드시간과 같이 유니크한 값을 사용하는게 일반적
    docker tag demo-flask-backend:latest $ACCOUNT_ID.dkr.ecr.$AWS_REGION.amazonaws.com/demo-flask-backend:latest
    # push
    docker push $ACCOUNT_ID.dkr.ecr.$AWS_REGION.amazonaws.com/demo-flask-backend:latest


• eksctl로 EKS 클러스터 생성
  • eks-demo-cluster.yaml 작성

    ---
    apiVersion: eksctl.io/v1alpha5
    kind: ClusterConfig

    metadata:
      name: eks-demo # 생성할 EKS 클러스터명
      region: ${AWS_REGION} # 클러스터를 생성할 리전
      version: "1.27"

    vpc:
      cidr: "10.0.0.0/16" # 클러스터에서 사용할 VPC의 CIDR
      nat:
          gateway: HighlyAvailable

    managedNodeGroups:
      - name: node-group # 클러스터의 노드 그룹명
        instanceType: m5.large # 클러스터 워커 노드의 인스턴스 타입
        desiredCapacity: 3 # 클러스터 워커 노드의 갯수
        volumeSize: 20  # 클러스터 워커 노드의 EBS 용량 (단위: GiB)
        privateNetworking: true
        iam:
          withAddonPolicies:
              imageBuilder: true # Amazon ECR에 대한 권한 추가
              albIngress: true  # albIngress에 대한 권한 추가
              cloudWatch: true # cloudWatch에 대한 권한 추가
              autoScaler: true # auto scaling에 대한 권한 추가
              ebs: true # EBS CSI Driver에 대한 권한 추가

    cloudWatch:
      clusterLogging:
          enableTypes: ["*"]

    iam:
      withOIDC: true # 쿠버네티스에서 AWS 기능을 사용할 때 권한 체크


  • 클러스터 배포 (15분 ~ 20분 소요)
    • AWS CloudFormation(코드형 인프라 관리 서비스)으로 던져져 클러스터가 생성 됨

      eksctl create cluster -f eks-demo-cluster.yaml


    • 3개의 AZ에 VPC를 생성
    • 각 AZ에 1개 노드 노드 생성
    • 각 AZ에 privat/public 두 개의 서브넷 생성 (private 서브넷은 NAT에 연결해 외부 통신 가능)
  • 배포가 완료되면, 아래의 명령을 통해 확인

    kubectl get pod -A
    # READY에 2/2는 pod안에 컨테이너가 2개 생성되야 한다는 의미
    NAMESPACE     NAME                       READY   STATUS    RESTARTS   AGE
    kube-system   aws-node-4xt6r             2/2     Running   0          4d15h
    kube-system   aws-node-kshdc             2/2     Running   0          4d15h
    kube-system   aws-node-s5ms5             2/2     Running   0          4d15h
    kube-system   coredns-5b8cc885bc-h4w6f   1/1     Running   0          4d15h
    kube-system   coredns-5b8cc885bc-xrv7s   1/1     Running   0          4d15h
    kube-system   kube-proxy-7p2xk           1/1     Running   0          4d15h
    kube-system   kube-proxy-9lnqz           1/1     Running   0          4d15h
    kube-system   kube-proxy-mmx4q           1/1     Running   0          4d15h

    # 자격증명 확인
    cat ~/.kube/config
    apiVersion: v1
    # ...
    clusters:
    - cluster:
        server: 10.0.0.1
      name: main.com
    - cluster:
        server: 127.0.0.1
      name: local.com
    contexts:
    - context:
        cluster: main.com
        user: admin
      name: admin@main.com
    - context:
        cluster: local.com
        user: account
      name: account@local.com
    # ...


  • 컨텍스트 변경
    • 클러스터와 user 관계를 매핑한 것
    • 워크샵을 위해 미리 구성된 클러스터와 새로 생성한 두 개의 클러스터가 존재

      kubectl config use-context account@local.com


Amazon EKS로 웹 애플리케이션 구축하기 (한글자료)

kube-ops-view 설치

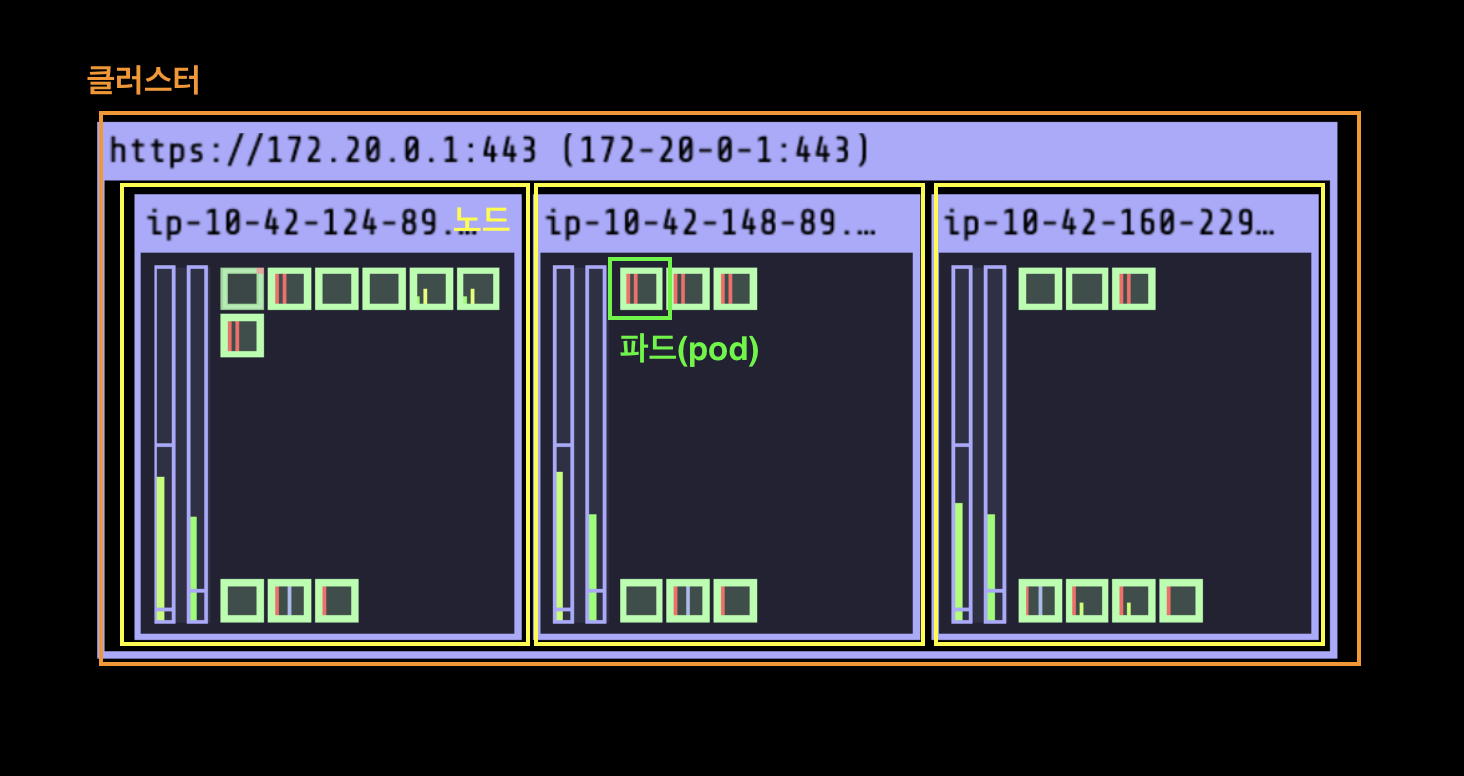

쿠버네테스 클러스터 구성을 그래픽으로 보여주는 기능이다.

git clone https://github.com/dobal-production/eksworkshop-custom.git
cd ~/eksworkshop-custom/introduction/setup/05.kube-ops-view
./05.kube-ops-view-clb.sh

강사님 Githup repo

어플리케이션 배포

• catalog component 배포

  # catalog component 확인
  ls ~/environment/eks-workshop/base-application/catalog
  configMap.yaml  # key-value 저장
  deployment.yaml
  kustomization.yaml
  namespace.yaml
  secrets.yaml  # secret 저장
  service-mysql.yaml
  service.yaml
  serviceAccount.yaml
  statefulset-mysql.yaml

  # 배포
  # -k 옵션: kustomization.yaml 파일을 읽어서 적용
  kubectl apply -k ~/environment/eks-workshop/base-application/catalog


• 배포 확인

  kubectl get svc -n catalog
  NAME            TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)    AGE
  catalog         ClusterIP   172.20.49.6    <none>        80/TCP     2m28s
  catalog-mysql   ClusterIP   172.20.7.250   <none>        3306/TCP   2m28s


어플리케이션 네트워크

• 어플리케이션 노출: 서비스는 기본적으로 Cluster IP 방식을 사용하므로, 외부 통신을 위한 작업이 필요
  • 로드밸런서: 서비스를 로드밸런서로 노출(node port mode)
    • NLB(TCP 계층에서 작동하는 레이어4 로드 밸런서)에 연결
    • 로드밸런서 생성

      # ~/environment/eks-workshop/modules/exposing/load-balancer/nlb/nlb.yaml
      apiVersion: v1
      kind: Service
      metadata:
        name: ui-nlb
        annotations:  # AWS와 쿠버네티스 명령을 연결
          service.beta.kubernetes.io/aws-load-balancer-type: external  # internal로 하면 private 존 안에 내부 통신만 가능
          service.beta.kubernetes.io/aws-load-balancer-scheme: internet-facing
          service.beta.kubernetes.io/aws-load-balancer-nlb-target-type: instance  # 노드로 연결
        namespace: ui
      spec:
        type: LoadBalancer
        ports:
          - port: 80
            targetPort: 8080
            name: http
        selector:
          app.kubernetes.io/name: ui
          app.kubernetes.io/instance: ui
          app.kubernetes.io/component: service


      kubectl apply -k ~/environment/eks-workshop/modules/exposing/load-balancer/nlb


    • 서비스마다 로드밸런스를 생성하므로, http(s)만 사용한다면 ingress를 사용하는게 좋다.
  • Ingress: 서비스에 연결
    • ALB(http(s) 계층에서 작동하는 레이어7 로드밸런서) 사용
    • 로드밸런스 하나로 path(경로)를 이용해 라우팅
    • ingress 생성

      # ~/environment/eks-workshop/modules/exposing/ingress/creating-ingress/ingress.yaml
      apiVersion: networking.k8s.io/v1
      kind: Ingress
      metadata:
        name: ui
        namespace: ui
        annotations:
          alb.ingress.kubernetes.io/scheme: internet-facing
          alb.ingress.kubernetes.io/target-type: ip
          alb.ingress.kubernetes.io/healthcheck-path: /actuator/health/liveness
      spec:
        ingressClassName: alb
        rules:
          - http:
              paths:
                - path: /  # 루트 80에 ui 연결
                  pathType: Prefix
                  backend:
                    service:
                      name: ui
                      port:
                        number: 80


      kubectl apply -k ~/environment/eks-workshop/modules/exposing/ingress/creating-ingress


    • 확인

      # 근본을 파헤칠 때, describe 명령 사용
      $ ALB_ARN=$(aws elbv2 describe-load-balancers --query 'LoadBalancers[?contains(LoadBalancerName, `k8s-ui-ui`) == `true`].LoadBalancerArn' | jq -r '.[0]')
      $ TARGET_GROUP_ARN=$(aws elbv2 describe-target-groups --load-balancer-arn $ALB_ARN | jq -r '.TargetGroups[0].TargetGroupArn')
      $ aws elbv2 describe-target-health --target-group-arn $TARGET_GROUP_ARN
      {
          "TargetHealthDescriptions": [
              {
                  "Target": {
                      "Id": "10.42.180.183",
                      "Port": 8080,
                      "AvailabilityZone": "us-west-2c"
                  },
                  "HealthCheckPort": "8080",
                  "TargetHealth": {
                      "State": "healthy"
                  }
              }
          ]
      }


      alb.ingress.kubernetes.io/target-type: ip ip 모드를 지정했기 때문에, ui pod의 ip와 포트가 타겟에 등록됨

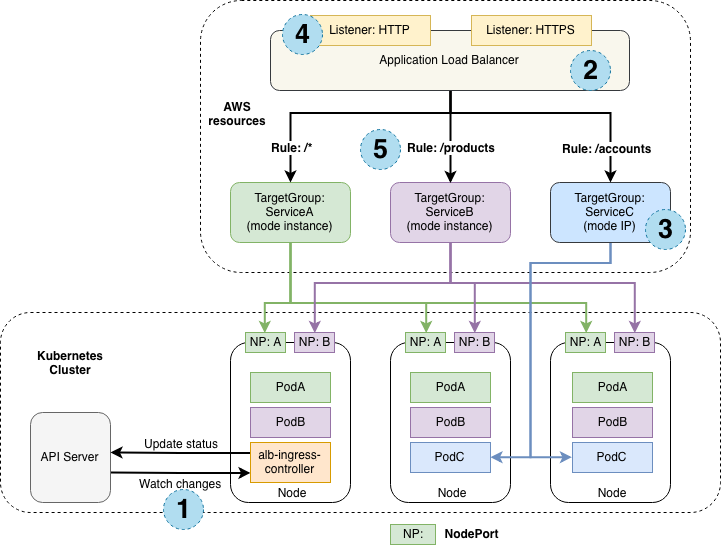

  • 로드밸런서(ip mode), 그림 3번에 해당

    • 로드밸런서 node port mode 설정에서 한줄만 변경

      apiVersion: v1
      kind: Service
      metadata:
        annotations:
          service.beta.kubernetes.io/aws-load-balancer-nlb-target-type: ip  # instance에서 ip로 변경
          service.beta.kubernetes.io/aws-load-balancer-scheme: internet-facing
          service.beta.kubernetes.io/aws-load-balancer-type: external
        name: ui-nlb
        namespace: ui


      kubectl apply -k ~/environment/eks-workshop/modules/exposing/load-balancer/ip-mode


• 오토스케일링
  • HPA(Horizontal Pod Autoscaler): 노드 안에서 pod를 스케일링

    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: ui
    spec:
      template:
        spec:
          containers:
            - name: ui
              resources:
                requests:  # 항상 자원을 다 쓰려는 습성이 있기 때문에 설정해주는게 좋음
                  cpu: 250m
                limits:
                  cpu: 500m


  • CA(Cluster Autoscaler): 노드의 상태에 따라 컴퓨팅 인프라를 스케일링

    apiVersion: apps/v1
    kind: Deployment
    metadata:
      name: all
    spec:
      replicas: 4


    • AWS Auto scaling 그룹에 매핑 됨
    • Auto scaling 그룹이 주기적으로 pulling해서 오토스케일링 하므로 작동하는데 분 단위의 시간이 걸림
    • 또한, Auto scaling 그룹은 리소스를 줄일 때도 엄청 느리게 줄어듦
    • Cluster Over Provisioning
      • Auto scaling 그룹은 노드가 증가하는데 시간이 걸리기 때문에 사용하는 방법
      • 우선순위가 낮은 더미 pod를 만들어 두고 트래픽이 늘어 pod가 증가할 때, 더미 pod가 pending 상태가 되고 실제 서비스 pod 들이 들어가게 되어 빠르게 스케일링 가능
      • 그 후, 더미 pod를 위한 노드가 하나 생성
      • 결국 여유 노드 1대를 더 운영하는 방식
      • 비용이 증가하는 대신 빠른 대응이 가능
  • Karpenter: 쿠버네티스를 위한 오픈소스 오토스케일링 프로젝트
    • 자원들을 관찰하여 몇 초 안에 오토스케일링 함
    • 현재 상태를 보고 빈 곳이 있으면 알아서 줄여주고, 심지어 EC2 타입도 알어서 변경해줌
    • 너무 민감하게 반응해서 자주 자원의 상태가 변할 수 있음
• 오토스케일링 방식
  • 메트릭에 기반한 방식: 메모리 사용량, CPU 사용량 등
  • 스케줄링에 기반한 방식: 티켓팅과 같이 정해진 시간에 트래픽이 몰릴 것으로 예정된 경우

EKS Workshop (영문자료)
